Odgałęźniki izolacyjne IP55
Odgałęźniki izolacyjne przeznaczone są do stosowania w instalacjach 3-fazowych cztero lub pięcio przewodowych. Przystosowane są do łączenia i odgałęziania czterech przewodów pięcio lub cztero żyłowych o izolacji i oponie polwinitowej do układania na stałe o przekrojach w zależności od wykonania od 1mm2-25mm2. Wyroby spełniają wymagania PN-EN60670-1,-22
Pliki do pobrania
Description

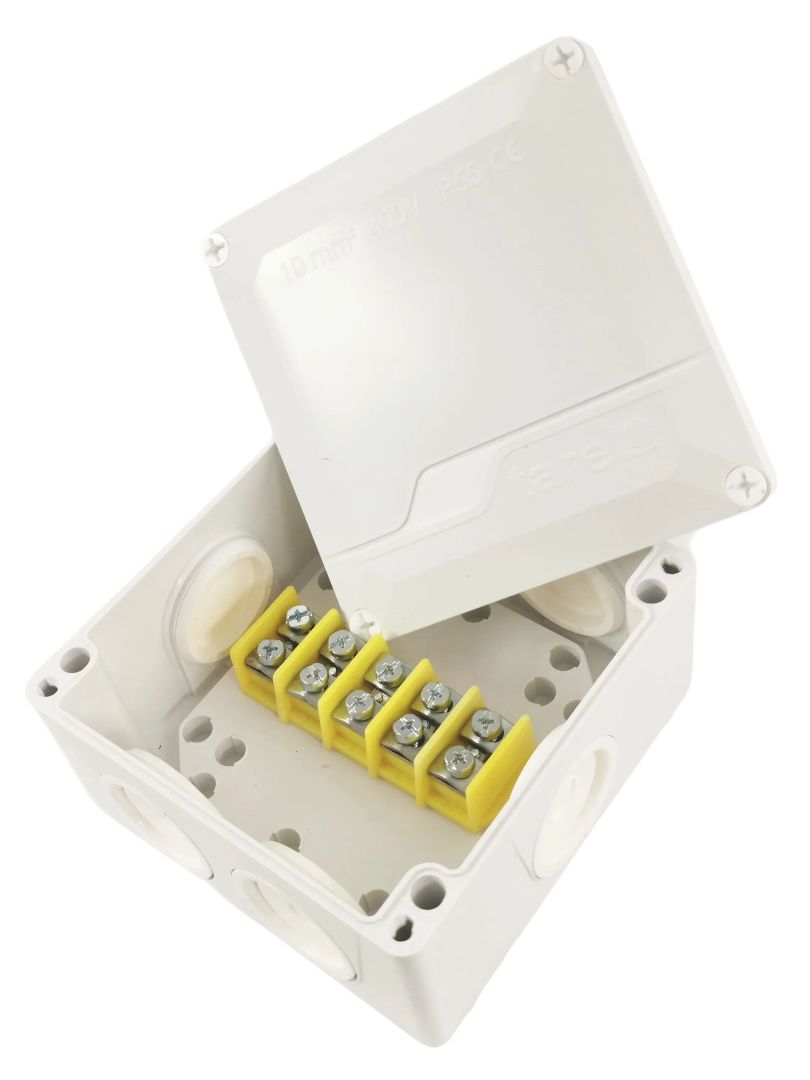

I-Z listwą zaciskową

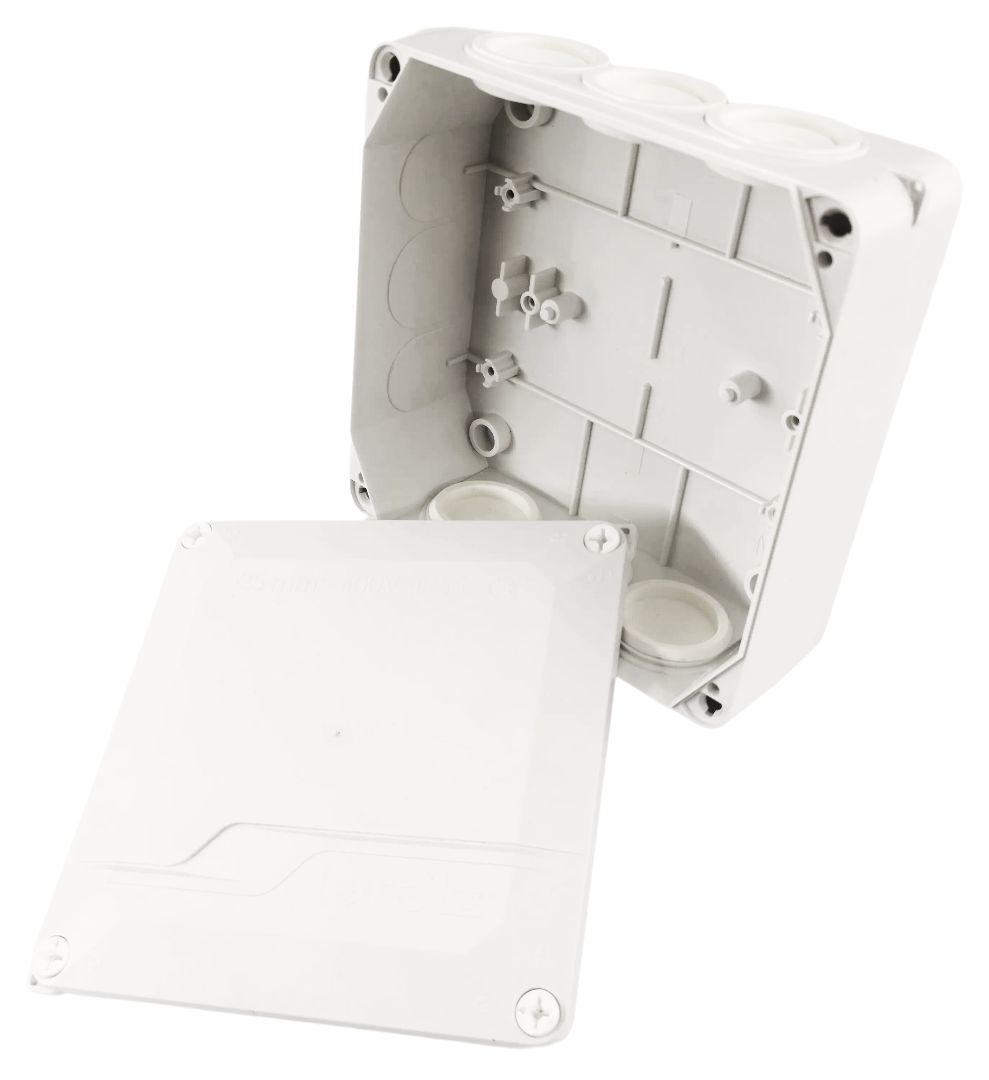

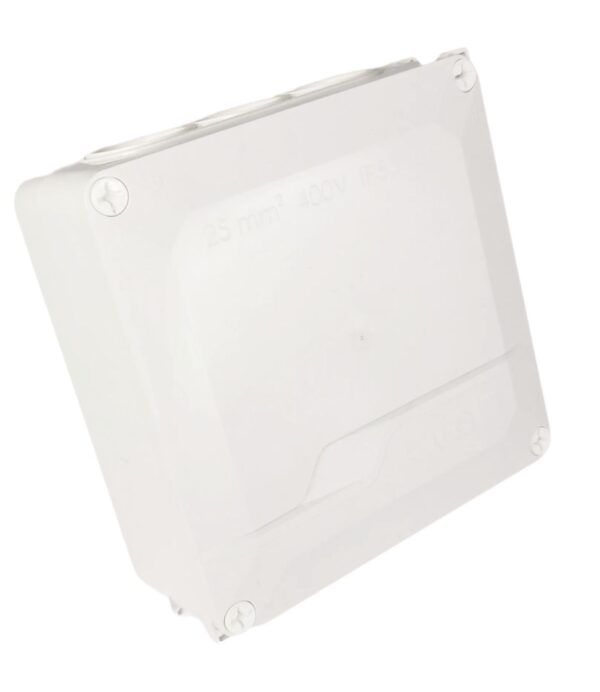

II-Bez listwy zaciskowej
| Numer wyrobu | Napięcie (V) | Liczba wylotów | Wymiary gabarytowe (mm) | Wymiary montażowe (mm) | Przepust kablowy (d) | Waga (g) | Maksymalny przekrój przewodu | |||
| a | b | c | e | f | ||||||
| 037-I | 400 | 6 | 90 | 90 | 45 | 76 | 54 | max ⌀21 | 122 | 5x4mm² |
| 038-I | 400 | 6 | 130 | 130 | 73 | 118 | 98 | max ⌀30 | 343 | 5x10mm² |
| 039-I | 400 | 6 | 166 | 166 | 100 | 73 | 120 | max ⌀30 | 715 | 5x25mm² |
| 037-II | 400 | 6 | 90 | 90 | 45 | 76 | 54 | max ⌀21 | 83 | 5x4mm² |
| 038-II | 400 | 6 | 130 | 130 | 73 | 118 | 98 | max ⌀30 | 263 | 5x10mm² |
| 039-II | 400 | 6 | 166 | 166 | 100 | 73 | 120 | max ⌀30 | 329 | 5x25mm² |
